關於每種類型電源的關鍵參數

2020-05-20 00:00:00

次

我們是通過控製逆變器饋電給電壓倍增電路相連的升壓變壓器而產生高電壓的。倍增電路(電容器和二極管組成)，使用了這一工作原理：那就是充電電容和放電電容每隔交流電壓的半個周期，此時的輸出是這些電容器串聯電壓的總和。電壓倍增電路具有電容性質，並有儲存和保持電荷的能力。

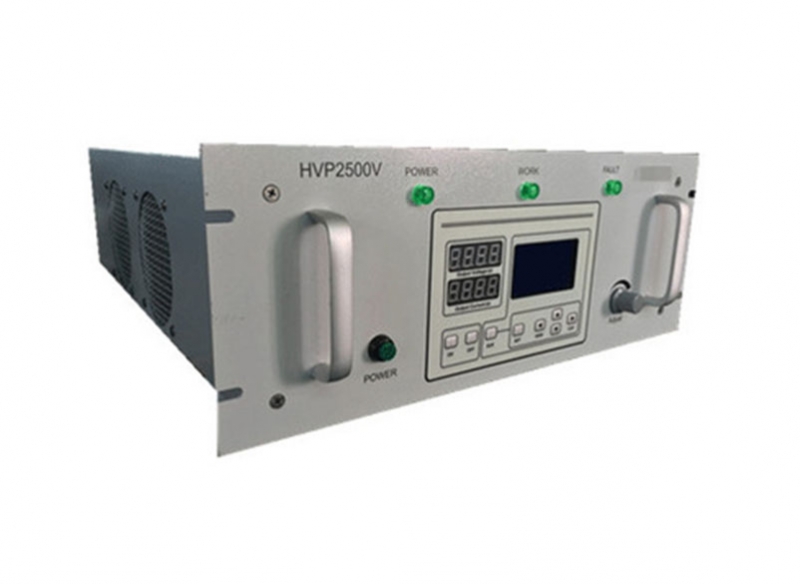

大功率開關電源廠家

高壓電源按照輸出類型大致可以分為直流輸出(包括電容充電電源、高壓直流電源、X射線電源)、交流輸出和脈衝輸出幾大類，大功率開關電源廠家下麵介紹一下每種類型電源的關鍵參數。

輸出功率：關於輸出功率的計算是選型階段的重點，由於電容充電電源在工作時輸出功率不固定，有些廠家標稱的是單次充電周期的平均功率一般單位是kJ/s，而有些廠家標稱的是充電過程中的峰值功率即大電壓×大電流單位kW。所以客戶提供電容的容值和重複頻率、以及單次工作的長時間，以便工程師為您推薦適合的型號;重複頻率，兩次充電的電壓誤差，放電類型、反峰電壓、反峰持續時間;電源通訊接口類型、協議;配套係統集成的配件、控製軟件等;輸出電壓是否懸浮;使用環境、溫度、工作時間;

高壓直流電源要求輸出為一個恒定的高壓、直流電源為雙閉環輸出，即電源可以工作在恒壓模式和恒流模式。其關鍵參數如下：

明確使用場景，例如除塵、創建電場、靜電紡絲、無紡布生產、靜電噴塗等領域。不同的使用場景要求高壓電源有不同的特性。確定輸出電壓、輸出電流、大功率;確定電源的紋波、穩定性、溫度漂移;輸出短路後處理動作(停機保護、繼續升壓或是達到一定短路頻率才保護等);確定控製接口、係統集成、是否需要控製軟件;確定使用環境、輸入輸出接口形式;確定電源的體積、安裝方式;

X射線電源需要配合X射線管使用，所以購買之前一定要確定X射線管的型號。另外為了確保穩定可靠工作，針對每種X射線管首次匹配時工程師需要對X射線電源內部的參數進行調整。其關鍵參數如下：確定X射線管類型及需要提供的電壓(常規的射線管需要提供管電壓、燈絲電壓，部分射線管需要提供聚焦電壓、柵極偏壓、大小焦點雙燈絲等需要具體說明);

高壓輸出類型正高壓(燈絲在地點位)、負高壓(燈絲需要懸浮)，各個電壓的功率及工作時間(部分X射線管是短時大功率工作的，如X射線球管，其陽極有一定的熱容不運行長時間工作，配套的X射線電源也可以用器件的熱容散熱，提高功率密度);

管電壓紋波、溫度係數、穩定性;輸入電壓;輸出高壓連接器類型;整機體積重量;高壓交流電源。

交流電源對負載匹配程度要求很高，需要明確客戶的負載類型，例如常見的DBD介質阻擋放電、針對板放電、板對板放電等。所以負載類型尤其是負載的容值是非常重要的參數，

輸出電壓(要明確所述電壓是峰峰值、單邊峰值、還是有效值)，輸出頻率範圍;輸出導線長度;輸出波形是連續波還是具有一定間隔的輸出串;
