開關電源基礎知識普及

2020-11-30 00:00:00

次

開關電源需要具備的理論基礎：我們做電源的工程師，分兩類，一類是搞研究的，一類是搞工程的。-大功率開關電源廠家

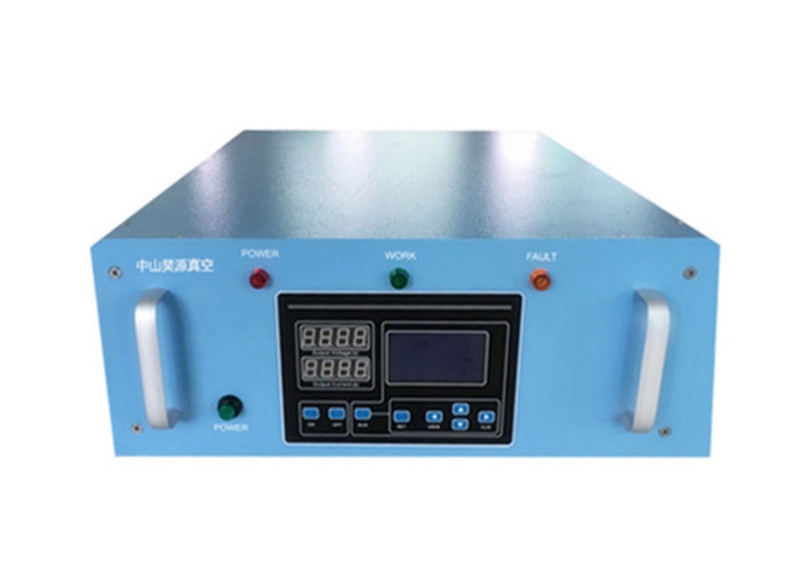

大功率開關電源廠家

所謂搞研究的，就是研究各種新的技術、新材料、新工藝、新的拓撲結構等等。這些人需要很高的理論底子，當然必須是高學曆，數學、電磁學、電子學、自動控製等等，各種專業，各種牛逼。

我們應用類的工程師需要必須具備的理論基礎有：模擬電子技術基礎。先說模擬電子技術的學習深度問題。剛畢業，一般都不可能把模電學好，誰要是真的覺得自己剛畢業就很牛逼，那就有兩種可能，要麽自己自高自大，不知天高地厚；要麽就是跟導師真正實際做過項目，並且勤奮學習理論的人。對於我們做電源的工程師來說，模電必須懂的東西我列舉一下：

1、電阻。電阻是各種電子電路裏麵最基礎的原件，電阻在開關電源裏麵的應用主要有各種控製返回電路的分壓網絡，然後就是吸收回路裏麵的功率耗散。我們設計中必須關注的有電阻的封裝，功耗，耐壓，精度。

2 三極管。三極管在開關電源中有兩類用途：首先，做開關管。開關電源的開關管現在主要有mos管，三極管，IGBT。第二：做信號處理。三極管在開關電源的控製電路裏麵，用的最多的也就是做個保護電路裏麵簡單的小信號開關，然後就是做線性穩壓電源（主電路裏麵的輔助電源）。

需要懂什麽呢，剛開始，知道三極管怎麽打開，怎麽關閉就OK了。然後知道什麽是線性工作狀態，什麽是開關狀態。書上那些亂七八糟的計算，先放下來，平時基本用不上，用到了，再去查，很快就看懂了。千萬不要一頭鑽進理論裏麵去，浪費時間，浪費精力，用到的時候，首先參考元器件規格書，第二請教別人，然後再回頭看書。

3 二極管。正向導通，反向截止。知道什麽是二極管結電容，二極管的關斷時間，反向耐壓，正向導通電壓，正向持續電流，脈衝電流這些概念就OK了，基本夠用了。工作中遇到問題，然後再回頭看書。

4 運算放大器。這個東西在電源設計裏麵，真的很重要。學校裏麵老師講的虛短虛斷，必須懂，這個不能打折扣，反饋放大器，電流放大器，各種放大器的設計計算，它都是基礎。至於頻率特性，相位特性，有能力的當然也要學習，也是很有用處的，別的暫且放下不管，不要死扣理論。

5 比較器。在開關電源裏麵主要用來做快速保護電路，當然運算放大器也可以用來做保護，但是，特別是過流保護，運算放大器就不行，反映時間太長了；然後就是頻率發生器，PWM比較器，滯回比較器等。比較器和運放相比，還是簡單一些的。
