開關電源電路原理

2021-07-09 10:45:19

次

大功率開關電源廠家告訴你開關電源電路原理：1、交流電鍵入經整流器過濾成直流電;2、根據高頻率PWM(脈衝寬度調配)數據信號操縱開關管，將那一個直流電加到開關變壓器初中級上;3、開關變壓器次級線圈磁感應出高頻率工作電壓，經整流器過濾提供負荷;

4、輸出一部分根據一定的電源電路意見反饋給控製回路，操縱PWMpwm占空比，以做到平穩輸出的目地。5、交流電鍵入時一般要曆經厄流圈一類的物品，過慮斷電在網上的影響，與此同時也過慮掉開關電源對電力網的影響;6、在輸出功率同樣時，電源開關頻率越高，開關變壓器的容積就越小，但對開關管的規定就越高;

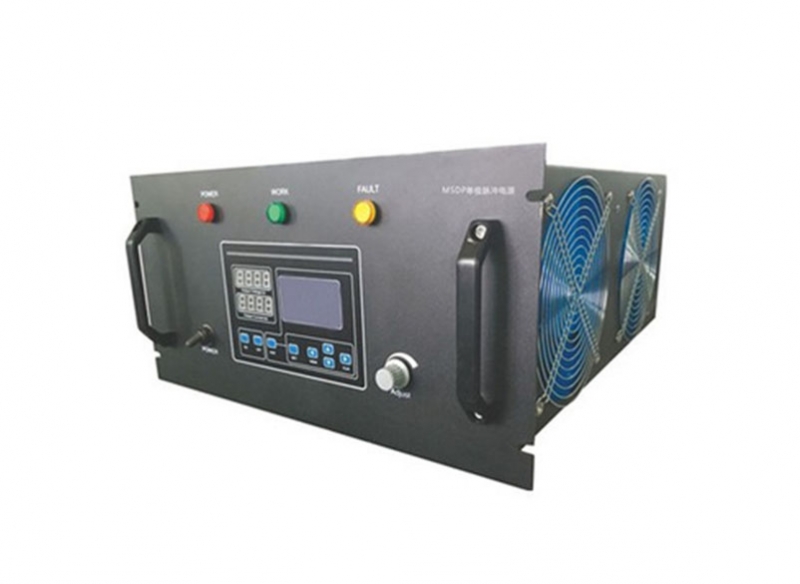

大功率開關電源廠家

7、開關變壓器的次級線圈能夠有好幾個繞阻或一個繞阻有好幾個抽頭，以獲得必須的輸出;8、一般還應當提升一些維護電源電路，例如滿載、短路故障等維護，不然很有可能會損壞開關電源電路

開關電源電路：在電流量進到變電器以前，曆經晶體三極管的電源開關功能，將大家一般50HZ的電流量頻率提高到數十萬HZ，在那麽高的頻率下，電磁場更改頻率也抵達幾萬元HZ，那麼，就可以減少匝數、變壓器鐵芯容積得到同樣的工作電壓轉換比，因為匝數、變壓器鐵芯容積的減少，耗損大大的降低，一般開關電源電路輸出功率抵達90%，而容積可以做的十分小，並且輸出穩定，因此開關電源電路具備效仿開關電源無法抵達的優點。
