電鍍電源的應用現狀及發展趨勢

2023-07-05 11:37:22

次

電鍍電源是應用功率半導體器件將交流電源轉換為DC電源，所以電鍍電源也被稱為電鍍整流器。

早期使用電鍍電源的是DC發電機組，隨後硒堆整流器的出現，由於體積大、噪音大、成本和能耗高，被矽整流電源取代。20世紀60年代，隨著晶閘管(SCR)的問世和成功應用，電鍍電源得到了迅速發展，晶閘管電鍍電源應運而生。晶閘管在電源中既用作整流器件，又用作電壓調節器。控製係統采用移相技術，應用閉環Pl調節，使電源具有自動調壓、穩流等功能，保護方式靈活。與矽整流設備相比，它在體積、運行效率、自動控製和調節方式等方麵具有很大的優勢，並得到了廣泛的應用。但在小電流情況下，晶閘管電鍍電源容易使網側和負載諧波嚴重，造成電網波形畸變，從而形成電網“公害”，應在電網中增加必要的防範措施。

20世紀80年代以後，轉換器設備中常見的晶閘管逐漸被新設備取代，如功率晶體管(GTR)、場效應晶體管(MOSFETs)和絕緣柵雙晶體管(IGBTs)。MOSFET和IGBT作為功率器件的整流器工作頻率可以提高到20 ~ 50kHz，所以這種整流器也叫高頻開關電源。工作過程是將整流後的DC電源逆變為高頻交流電源，再經整流後得到DC電源。由於采用了高頻開關方式，大大減小了變壓器的體積和設備的功耗，大大提高了功率因數和運行效率，是當前電鍍電源的發展方向。隨著IGBT器件功率的增加、耐壓的提高和應用技術的日益成熟，IGBT將在大部分領域取代晶閘管(SCR)實現較好節能。目前正在研發的大功率智能功率模塊(IPM)將電力電子器件和驅動、保護、控製電路集成在一起，從而提高係統的可靠性和可維護性，進一步降低成本和能耗，並將持續應用於電鍍電源。

隨著電鍍工藝的快速發展，新的電鍍工藝從波形、頻率、自動控製、綜合功能等方麵對電鍍電源提出了更高的要求。目前常用的電鍍電源按波形可分為脈動DC電源、平滑DC電源、周期換向電源、單向脈衝電源、換向脈衝電源、DC疊加脈衝和智能多波形電源，以滿足不同電鍍工藝的需要。

綜上所述，電鍍電源的總體發展趨勢是低能耗、無電網汙染、高可靠性、小體積、高性能、多功能。

9.1.2常用電鍍電源介紹

(1)矽整流電源

矽整流電源的降壓變壓器原邊采用穩壓器，副邊采用二管整流器。根據容量的不同，可分為單相全波、三相全波和六相雙反射星形整流。小容量電源采用幹接點調壓器，大容量電源采用油浸感應調壓器。根據容量的不同，整流器元件的冷卻方式分為自冷、風冷、水冷和油浸自冷。由於采用交流穩壓器調壓，所以輸出波形是脈動連續的DC，這種電源由於效率低、體積大、成本高和自動控製難以實現等缺點，在電鍍領域的應用受到限製，屬於淘汰產品。

(2)晶閘管整流電源

當晶閘管整流器容量較小時，通過隔離變壓器降低交流電源，然後通過晶閘管移相調壓整流得到DC電壓。容量較大時，通過晶閘管交流側移相的方式獲得DC電壓，然後通過隔離變壓器降壓，二管整流。晶閘管和二管的冷卻方式按容量不同分為自冷、風冷、水冷和油浸自冷。目前，大多數整流變壓器采用三相五柱式鐵心節能變壓器，與六相雙反射條平衡電抗器相比，可以省去平衡電抗器，降低成本，加大效率。晶閘管整流器的輸出波形為脈動DC，在電流較低時不連續。為了提高輸出波形的平滑度，可以增加濾波器或多相整流電路。

晶閘管整流器一般具有穩壓、穩流、軟啟動等功能。，可靈活應用於生產線。近年來，隨著微機控製技術在晶閘管整流器中的廣泛應用，它可以實現輸出波形的換向、DC疊加脈衝、波形分段控製等。，還可以實現定時、計時、自動控溫、功率測量、量化等控製功能。

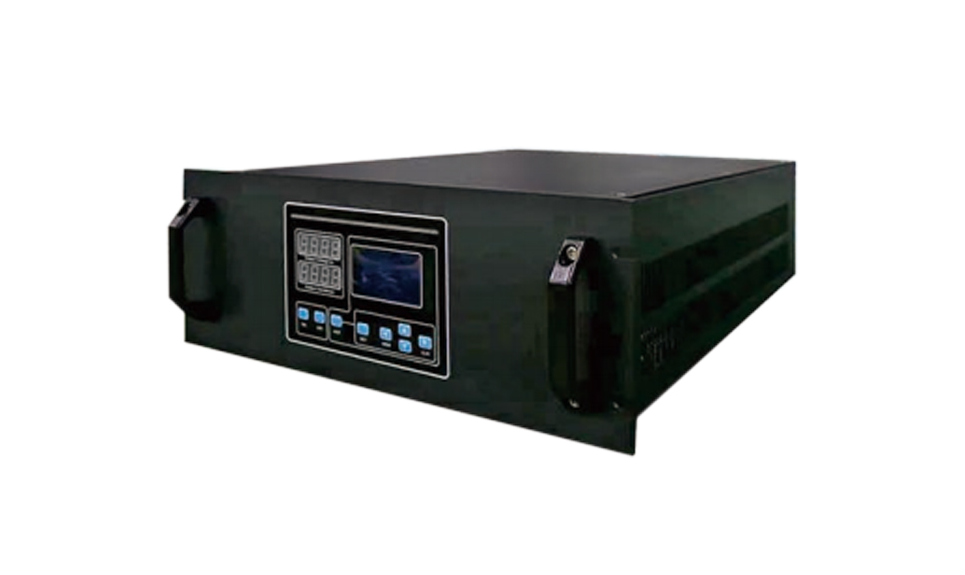

(3)高頻開關電鍍電源

高頻開關電源自上世紀90年代開始應用於電鍍領域，現已進入推廣應用階段。這種電源具有效率高、體積小等特點。，在3000A以下的一般電鍍電源中具有很強的競爭力。通過近幾年的運行測試，其穩定性、輸出波形和控製已能滿足生產的需要，現已擴展到5000 ~ 10000A，甚至更大容量，有望在大多數電鍍領域取代晶閘管整流器。

普通開關電源的輸出波形為高頻調製脈衝DC，如果對平滑度要求較高可以加DC濾波，冷卻方式一般為風冷。
